【エグゼクティブ・サマリー】
- ArmがIPライセンサーから完成品CPUサプライヤーへと転換し、136コアの「AGI CPU」をAMD・Intelと直接競合する形で市場投入した
- Neoverse V3コアは中国企業へのIPライセンスが禁止されているにもかかわらず、完成品半導体としては現行の輸出規制の性能閾値をクリアし、中国への販売が可能となる見通しである
- 1ラック36kW構成で8,160コア、液冷200kW構成では45,000コア超を単一デプロイメントで実現できるスケール感は、西側スーパーコンピューター技術の実質的な流出リスクを孕んでいる
既存テクノロジーの限界と課題
データセンターとHPCインフラが直面するボトルネックは、単なるトランジスタ数の問題ではなく、物理的・アーキテクチャ的な多層課題として存在している。
メモリ帯域幅の壁
- DDR4世代の標準的なサーバーCPUは6〜8チャネル構成が主流で、AI推論・学習ワークロードが要求するデータ転送速度に追いつけない
- 大規模言語モデルのKVキャッシュは数十GBに達し、メモリ帯域幅が演算性能のリミッターになるケースが増えている
x86の消費電力とTCOの問題
- IntelのXeonやAMDのEPYCは高い汎用性を持つ一方、命令セットの歴史的な複雑さに起因するデコード段の電力消費が避けられない
- データセンターのTCO（総保有コスト）において、電力・冷却コストはハードウェア調達コストを上回るケースも出てきている
PCIeとメモリ拡張の帯域制約
- PCIe Gen4/5の普及途上において、アクセラレータとホストCPU間のデータ転送がボトルネックになるアーキテクチャが常態化していた
- CXL（Compute Express Link）によるメモリプール拡張は、Gen5世代になって初めて実用的な帯域幅を実現し始めた段階である
中国市場固有の制約
- 2022年以降のNeoverse VシリーズIPライセンス禁止措置により、中国の独自CPUメーカー（HiSilicon、Phytiumなど）は最新のArm HPC向けコアにアクセスできない状況が続いていた
ニュースの核心とアーキテクチャの優位性
Tom’s Hardwareの2026年4月1日付報道によると、ArmはAGI CPUを完成品チップとして中国市場を含むグローバルに販売する方針を明らかにした。
Arm CEOのRene Haas氏は中国メディアChinaDaily とのインタビューでこう述べている。
「現時点では公式に言及できる顧客はいない。しかし、この製品に対する需要は、中国においても世界の他の地域と同様に強いと見込んでいる」
AGI CPUのアーキテクチャ仕様（Tom’s Hardware報道より）
- コア構成: 136基のNeoverse V3コア、L2キャッシュ2MB/コア
- 動作周波数: 3.70GHz
- メモリサブシステム: 12チャネルDDR5、8800 MT/s対応
- I/O: PCIe Gen6 x96レーン + CXL 3.0対応
- 製造プロセス: 3nmクラス
- TDP: 約300W
- チップレット構成: デュアルチップレット
特筆すべき点はPCIe Gen6とCXL 3.0の組み合わせだ。PCIe Gen6は理論転送速度がGen5の2倍（64GT/s）に達し、アクセラレータとのインターコネクト帯域を大幅に拡大する。CXL 3.0はさらにその上に、キャッシュコヒーレントなメモリ共有プールを構築できるため、メモリ容量の物理的限界を論理的に突破する手段となる。
スケールアウト時の実力値
報道では2種類のリファレンスブレード構成が明らかにされている。
- 空冷36kWラック構成：8,160コア（標準ラック1本）
- Supermicroとの共同開発による液冷200kWシステム：AGI CPU 336基、45,000コア超
輸出規制上の解釈問題
ここが本ニュースの核心的な論点となる。現行の米英輸出規制は、半導体の「IPおよびデザインデータの移転」と「完成品半導体の販売」を区別している。Arm AGI CPUは完成品チップであるため、規制対象はIPの移転ではなく、性能閾値（絶対性能、演算密度、インターコネクト帯域など）によって判断される。Armは現時点でFP32/FP64スループットを非公開としており、Tom’s Hardwareも「FLOPS推定値は推論にすぎず、規制閾値との正確な比較は不可能」と指摘している。

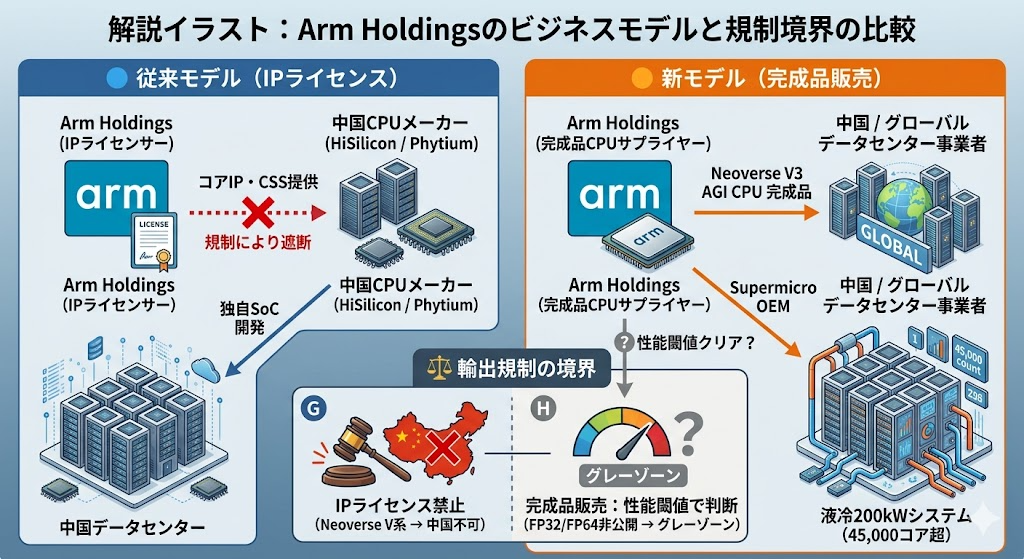

【図解】技術アーキテクチャ・関係図
【エンジニア視点】ITエコシステム・業界へのインパクト
1. Armのビジネスモデル転換がもたらすサプライチェーンの再編
Armがライセンス料依存モデルから高単価ハードウェア販売へとシフトすることは、半導体業界の構造変化を意味する。ライセンス収益は設計難易度に依存するが、完成品販売はASP（平均販売単価）と出荷数量に直結する。TSMC 3nmへの製造委託は引き続きTSMCの売上に貢献するが、設計IPの外販がなくなる分、Armの顧客構造が根本から変わる。
2. AMD・Intel・Ampereへの競争圧力
データセンター向けCPU市場にArmが直接参入することで、x86陣営への価格・性能・電力効率での圧力が高まる。特にDDR5 12チャネル + PCIe Gen6 + CXL 3.0の組み合わせは、Intel Granite RapidsやAMD EPYC Turinが採用する仕様に匹敵・凌駕する可能性があり、TCO比較における競争軸を変える。
3. 輸出規制の「完成品」解釈が生む先例
今回のケースが規制当局に黙認された場合、他のEDA・IP企業も「完成品として販売すれば迂回可能」という解釈を援用するリスクが生まれる。逆に規制当局が介入すれば、完成品半導体の性能閾値定義の厳格化が進む可能性があり、NVIDIA・AMD・IntelのAIアクセラレータ輸出規制の議論にも波及しうる。
4. 中国の独自エコシステムへの影響
これまで中国独自のArmベースCPU開発（Phytium D3000シリーズなど）は、旧世代のコアIPをベースに進められてきた。AGI CPUが完成品として流入すれば、独自設計の必要性が薄れ、中国データセンター事業者が西側最新アーキテクチャをそのまま調達できる構造になりかねない。これはイノベーションの停滞ではなく、中国AI・HPCインフラの急速な底上げという形で現れる可能性が高い。
5. スーパーコンピューター構成要素としてのリスク評価
Armのリファレンス設計では、液冷200kWシステムに336基のAGI CPUを搭載し45,000コア超を実現できる。これは単体でTop500リストに登場するスーパーコンピューターの下位クラスに匹敵するスペックだ。FP64スループットが非公開であることは、規制当局が現時点で性能評価を困難にしている要因であると同時に、将来的な規制強化の引き金になりうる。
まとめ
ArmのAGI CPU発表は、単なる新製品リリースではなく、半導体業界のビジネスモデルと輸出規制の解釈枠組みを同時に揺さぶるイベントとして捉える必要がある。Neoverse V3コアのIPライセンスは中国企業に禁じられているが、完成品としてのAGI CPUは現行の性能閾値をクリアするとArmは主張している。FP32/FP64スループットを非公開にしたことは、意図的かどうかはさておき、規制当局による即時判断を困難にする効果を持つ。
エンジニアの観点では、136コア・PCIe Gen6・CXL 3.0という仕様の組み合わせはAIインフラの次世代標準を先取りした構成であり、x86陣営への真の競争圧力となりうる。しかし同時に、この技術が地政学的リスクの文脈でどう規制されるかという問いは、インフラ設計者がベンダー選定を行ううえで無視できない変数として浮上している。
