NVIDIA「RTX Spark」発表の衝撃 ─ ArmとBlackwellの統合SoCがWindows PC市場の地図を塗り替える理由

AIインフラ・半導体

【エグゼクティブ・サマリー】

  • NVIDIAがMediaTek製20コアArm CPUとBlackwell世代GPUを単一ダイに統合したSoC「RTX Spark」を発表、Windows PC市場へ本格参入
  • 最大128GBのLPDDR5X統合メモリにより、ローカルLLM推論とAAAゲーミングを1チップで両立する設計
  • 出荷は2026年秋、Microsoft Surface Laptop Ultraを筆頭にAcer/ASUS/Dell/HP/Lenovo/MSIが一斉に対応機を投入予定

既存テクノロジーの限界と課題

ここ数年のWindowsノートPCは、ある「構造的な負債」を抱えてきました。それは、CPUとディスクリートGPUがそれぞれ独立したメモリプールを持ち、PCIe(※GPUなどの拡張カードをCPUに繋ぐ高速バス規格)経由で通信せざるを得ないという、20年来変わらないアーキテクチャです。

このアーキテクチャは3Dゲームのフレームレンダリングには十分機能していました。しかし、生成AI時代に入って状況は一変します。ローカルでLLM(※Large Language Model、大規模言語モデル)を動かすには数十GB単位のモデル重みをGPUメモリに常駐させる必要があり、従来のディスクリートGPUに搭載される12〜24GBのVRAMでは物理的に乗りません。

整理すると、現行アーキテクチャのボトルネックは以下の3点に集約されます。

  • メモリ容量の壁: 単体GPUのVRAMは最大でも24〜32GB程度。70B級のLLMを4bit量子化しても、まともに動かすには100GB近い領域が必要
  • メモリ帯域の分断: CPUのDDR5メモリとGPUのGDDR/HBMメモリが分離し、PCIe Gen5の帯域(片方向約64GB/s)が常時ボトルネック化
  • 電力効率の天井: x86アーキテクチャは命令デコードの複雑性から、ノートPCの限られた熱設計枠で性能を伸ばし切れない

Qualcommが投入したSnapdragon X EliteはArm化で電力効率を大幅に改善したものの、GPU性能とゲーム互換性で物足りなさを残しました。AppleのM3 Ultra / M5シリーズは統合メモリで先行しましたが、当然ながらWindowsは動きません。「強力なGPUを持ち、巨大な統合メモリを持ち、Windowsが走る」──このトリレンマを満たすチップは、これまで存在しなかったのです。

ニュースの核心

NVIDIAが今年のComputex基調講演でベールを脱いだ「RTX Spark」は、まさにそのトリレンマに正面から答えを出すSoC(※System on a Chip、CPUやGPUなど複数の機能を1チップに統合した半導体)です。コードネームN1Xとして長らくリークされてきたこのチップは、同社がWindows市場に再挑戦する2度目の本気の一手となります。

高性能版の主要スペックは以下の通りです。

  • CPU: MediaTekがカスタム設計したArm 20コア
  • GPU: Blackwell世代、6144 CUDA Cores、約1 PFLOPS(FP4)
  • メモリ: 最大128GBのLPDDR5Xを単一プールで共有
  • 想定機種: 14〜16インチノートPC、および小型フォームファクタのデスクトップ

注目すべきは、このGPU性能が単体ビデオカードのGeForce RTX 5070とほぼ同等である点です。ノートPC用のオンチップGPUがデスクトップ向けミドルレンジdGPUに並ぶというのは、これまでの常識では考えられませんでした。

the GPU side of the chip is a Blackwell-based accelerator with 6144 CUDA cores and around 1PFLOP of FP4 performance, which is similar to the specifications for NVIDIA’s GeForce RTX 5070 video card. （出典: ServeTheHome）

このアーキテクチャの妙味は、すべての演算ユニットが同じ一枚の作業台の上で材料を共有する点にあります。従来のディスクリートGPU構成は、別々の部屋で作業する料理人たちが、狭い廊下越しに食材をバケツリレーで運んでいるようなものでした。RTX Sparkでは食材庫(LPDDR5X)が中央に1つだけ置かれ、CPUコアもGPUコアもそこから直接取りに行ける。だからこそ、128GBという容量がそのまま「GPUからも使える領域」として機能するわけです。

なお、NVIDIAはRTX Sparkファミリーとして、上位版(N1X)に加えて約400 TFLOPS(FP4)の下位版もロードマップに載せています。上位版の約40%のGPU性能となるこの下位チップは、より小型・低価格・低消費電力のラップトップ向けと見られます。

技術的に興味深いのは、RTX Sparkの上位版が、NVIDIAがすでに昨年から「DGX Spark」というAI開発者向けデスクトップで出荷しているGB10 SoCと高レベル仕様で完全に一致している点です。N1Xが完全に別のシリコンなのか、それともGB10をコンシューマー向けにリブランドしただけなのかは、現時点では明確にされていません。後者だとすれば、CPU/GPU性能は既知の量となります。

ソフトウェア面では、Windows on Arm(※Armアーキテクチャ上で動作するWindowsプラットフォーム)の互換性も大きく前進しています。Chrome、Firefox、Photoshop、VLCといった主要アプリケーションはネイティブArmバイナリが揃い、MicrosoftのPrism x86エミュレータもAVX/AVX2(※x86 CPU向けのSIMD命令拡張、画像処理やAI演算で多用)に対応しました。残された最大の関門はゲームのネイティブArm対応ですが、ここはNVIDIAというゲーミング市場の盟主が直接梃入れする意義が大きい領域です。

【比較表】従来アーキテクチャとのスペック比較

項目RTX Spark (N1X)Snapdragon X EliteRyzen AI Max+ 395 (Strix Halo)Apple M5 Max (参考)
ISAArmArm (Oryon)x86-64Arm
CPUコア数20 (MediaTek custom)12 (Oryon)16 (Zen 5)16 (P+E)
GPUBlackwell, 6144 CUDAAdreno X1 内蔵Radeon 8060S (RDNA 3.5, 40CU)40-core Apple GPU
GPU AI性能 (FP4目安)約1 PFLOPSNPU側で約45 TOPSNPU側で約50 TOPS非公表
最大メモリ128GB LPDDR5X64GB LPDDR5X128GB LPDDR5X128GB Unified
メモリ構造統合プール統合プール統合プール統合プール
OS互換Windows on ArmWindows on ArmWindows / LinuxmacOS
想定出荷時期2026年秋出荷中出荷中出荷中

スペックだけ見ると、NVIDIAはAMDのStrix HaloとAppleのM5系を強く意識した設計であることが読み取れます。特に「128GB級の統合メモリ + 強力なGPU」という構成は、ローカルAIとゲーミングの両方を狙う上で必要十分なラインです。

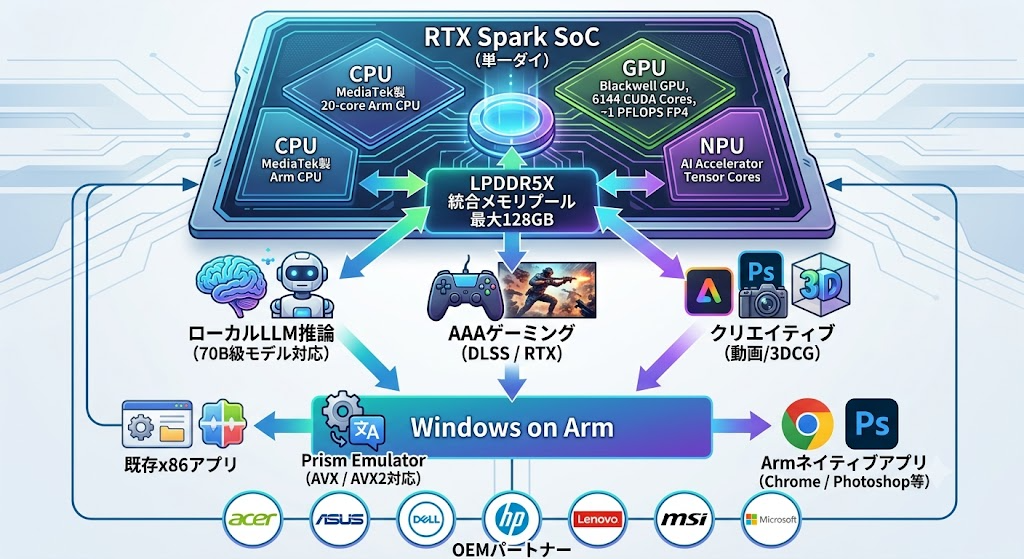

【図解】技術アーキテクチャ・関係図

【考察】ITエコシステム・業界へのインパクト

RTX Sparkの登場は、単に「ノートPCに強力なGPUが乗る」という話では片付きません。Windows PC市場のパワーバランス自体が再編される契機になり得ます。

第一の被害者として最も注目されるのは、Qualcommでしょう。MicrosoftがWindows on Arm復活の旗手として一本足打法で支えてきたパートナーが、突如として強力な競合に挟撃される構図です。Snapdragon X EliteのGPUはAdreno系の内蔵GPUであり、Blackwell + 6144 CUDAという正面火力には太刀打ちできません。Qualcommは次世代Snapdragon Xでより本格的なGPU強化を迫られます。

第二に、x86陣営のIntel・AMDも無傷ではいられません。特にAMDのStrix Haloは「統合メモリ + 強力GPU」という同じコンセプトを先行していましたが、NVIDIAのブランド力と独自CUDAエコシステムの吸引力に対抗するには、明確な性能優位かソフトウェア優位を示す必要があります。Intelに至っては、対抗するBig SoCの商品化自体がまだ表に出ていません。

第三に、興味深いのがOEMの没個性化という副作用です。ServeTheHomeの記事は、NVIDIAが手綱を強く握り、各社のRTX Sparkノートが「色違いとロゴ違いだけのほぼ同型機」になっていることを指摘しています。

all of them look quite similar to each other. Though not identical in design, all of the laptops are similar in coloring, logo placement, and more. （出典: ServeTheHome）

これはDGX Sparkで既に見られた構図で、各OEMがDGX Sparkの「クローン」しか作れていない現状の延長線上にあります。設計の自由度を奪われたOEMは、価格・サポート・販売チャネルでしか差別化できなくなり、長期的にはハードウェアブランド価値の毀損につながる可能性があります。

第四の論点は、ローカルAI市場の覚醒です。これまでのコンシューマー機では、サイズの大きいLLMはクラウドAPI頼みでした。しかし128GB統合メモリが現実的な選択肢となれば、エンタープライズ用途(機密データの社内処理、エッジ推論、開発者向けローカル実験環境)でクラウドAPI支出を構造的に削減する動きが加速するはずです。これはOpenAIやAnthropicのAPIビジネスにも、長期的には逆風として作用する変数となります。

中国市場の動きと合わせて読むと、この流れはさらに鮮明になります。すでにMoore Threads社が「MTT AI Book」でArm + 統合メモリ路線のPCを先行投入しており、グローバルでも地政学的な代替シリコン競争が進行中です。詳細はこちらの分析もご参照ください ─ 「中国版NVIDIA」がArm PCでNVIDIAを出し抜いた？ Moore Threads「MTT AI Book」の実力と株式市場への衝撃。

まとめ

NVIDIAのComputex発表は、ベンチマーク値も性能比較も伴わない、技術ブリーフィングと呼ぶには情報量の薄いティザーでした。それでもこの「物言わぬ発表」が市場に与えたインパクトは大きく、ある事実を浮き彫りにしています。

それは、「ディスクリートGPUとCPUを別チップとして売る」というPC業界の長年の前提条件が、AI時代の要請の前で物理的に維持できなくなったという事実です。メモリの分離、PCIeの帯域、別電源、別冷却 ─ これらすべては、もはやコストではなく性能のボトルネックです。

NVIDIAの2010年代初頭のWindows on Arm挑戦(Tegra 3とSurface RT)は完全な失敗に終わりました。15年経って彼らが戻ってきた今、Microsoft、MediaTek、TSMC、そして主要OEMをまとめ上げた連合軍を率いています。前回との違いは、Armエコシステムが「将来の選択肢」から「現在のデフォルト」に近づいたという構造変化そのものです。

x86が築き上げてきた40年の城壁は、まだ崩れていません。しかし、城壁の外側で、誰もが使える別の都市が完成しつつあることは認識しておくべきでしょう。
