RTX Spark Superchip徹底解剖：NVIDIAがArm×Blackwell×128GBユニファイドメモリでWindowsをエージェントAI OSに作り変える破壊力

AIインフラ・半導体

【エグゼクティブ・サマリー】

  • NVIDIAがComputex 2026で発表した「RTX Spark Superchip」は、Arm CPU最大20コア・Blackwell GPU 6,144 CUDAコア・128GB LPDDR5XをNVLink C2Cで直結したコンシューマー向け統合プラットフォーム
  • 帯域300GB/sのユニファイドメモリにより、1,200億パラメータ・100万トークンのローカルLLM実行が可能となり、AIエージェントの実行基盤がクラウドからクライアントへ大規模に移動
  • Intel/AMD（x86陣営）に加え、Windows on Arm先行者のQualcommも防戦を強いられる構図で、Dell・HP・Lenovo・Asus・MSI、そしてMicrosoft Surface Ultraを含む30機種以上のノートPCと10機種前後のデスクトップが2026年秋に投入予定

既存テクノロジーの限界と課題

「ローカルでLLMを動かしたい」という需要は2024年以降爆発的に増えてきたが、コンシューマー向けPCには越えられない物理的な壁が3つあった。

第一の壁は、メモリの分断構造である。 従来の典型的なPCアーキテクチャでは、CPUは自分のDDRメモリを、GPUは自分のVRAM（※GPU専用のビデオメモリのこと）を別々に持ち、両者の間はPCIe（※チップ同士をつなぐ標準的な高速バス規格）で接続されている。

これは厨房とパントリーが廊下を挟んだ別室にあるレストランの構造に似ている。シェフ（GPU）が新しい食材（モデルの重み）を使うたびに、毎回廊下を渡って取りに行かねばならない。PCIe Gen5 x16でも実効帯域は約64GB/s止まりで、これがLLMのファーストトークン遅延を直接支配してきた。

第二の壁は、VRAM容量である。 RTX 5090クラスのハイエンドGPUですら32GB前後しか積めない。1,200億パラメータ級の大規模モデルは4bit量子化（※モデルの重みを低精度で表現してサイズを削減する手法）してもおおむね60GB以上必要で、コンシューマー機では到底ロードできない。

クラウドAPIに逃がす選択肢はあるが、それは以下の課題を解決しない。

  • レイテンシ：往復100ms単位の遅延は、エージェントが数十回ループでツールを呼び出す処理では致命的
  • データ主権：機密ファイル・コード・個人情報を外部に送ることへの心理的・規制的コスト
  • ランニングコスト：トークン単価×長時間タスク=月額数万円に膨張する構造

第三の壁は、x86の電力プロファイルである。 ノートPCでAIエージェントを「終夜走らせる」という運用には、x86系の発熱と消費電力のカーブが合っていない。Apple Silicon系がここを先行し、Windows陣営ではQualcomm Snapdragon Xシリーズが対抗していたが、GPU性能と統合メモリ容量で大規模LLM時代には力不足だった。

ニュースの核心：RTX Spark Superchipとは何か

NVIDIAがComputex 2026の基調講演で公開したRTX Spark Superchipは、上記3つの壁を同時に粉砕しに来た製品である。

Nvidia is transforming Windows into an agentic AI platform at Computex 2026. During his keynote, CEO Jensen Huang revealed the RTX Spark: a Windows on Arm platform for laptops powered by the company’s RTX Spark Superchip. （出典：Tom’s Hardware）

フルスペック版のシリコン構成は以下の通り。

  • CPU：最大20コアのArmアーキテクチャ
  • GPU：Blackwell世代、6,144 CUDAコア（※GPU内の並列演算ユニット）
  • メモリ：128GB LPDDR5X（※モバイル向けの低消費電力かつ高速なメモリ規格）、最大300GB/sの帯域
  • チップ間接続：CPU-GPU間をNVLink C2C（※NVIDIA独自のチップツーチップ超広帯域インターコネクト）で直結
  • 対応モデル規模：最大1,200億パラメータ、コンテキスト長100万トークン

最も注目すべきは「128GBユニファイドメモリ」という設計思想である。さきほどのレストランの例で言えば、厨房とパントリーを隔てていた廊下と壁を取り払い、シェフが手を伸ばすだけで全食材に瞬時にアクセスできる広い一体型キッチンを作り直したことに相当する。

CPUとGPUがコピーなしで完全に同じデータを参照できるため、LLMの重みをロードし直す必要がなく、KVキャッシュ（※生成途中の中間状態を保持する仕組み）の管理も劇的にシンプル化する。エージェントが「ツール呼び出し→結果評価→次の推論」を高速ループする際、メモリコピーのオーバーヘッドがそもそも発生しない構造になっている。

NVLink C2Cの存在も同等以上に重要だ。CPUとGPUの間の経路を一般道（PCIe）から専用の私設高速道路に張り替えたようなもので、これによりレイテンシが2桁オーダーで改善する。エージェントが数十回の連続推論を行う処理パターンとの相性が極めて良い。

そしてNVIDIAはこれを単なるシリコンではなく、Windows on Armプラットフォームとして丸ごと提供する。Microsoftとの協業のもと、ローカルで動作するエージェントが「ユーザーが許可したツール・データのみアクセス可能」というセキュリティ境界を持つ仕組みも組み込まれる。

In partnership with Microsoft, Nvidia is also helping to transform Windows into an agentic platform with its OpenShell framework and a “new set of security primitives” that form a set of guardrails. （出典：Tom’s Hardware）

Adobe Photoshopは100%GPUアクセラレーション対応に書き換えられ、Premiereもコア部分が刷新される。さらにMCP（※Model Context Protocol、AIエージェントが外部アプリを統一的に操作するための共通規約）経由でAIエージェントがAdobe製品を直接操作するルートも開かれる。

【比較表】従来アーキテクチャとのスペック比較

項目RTX Spark SuperchipIntel Core Ultra (x86)Qualcomm Snapdragon X EliteApple M4 Max（参考）
CPUArm 最大20コアx86 最大16コアArm Oryon 12コアArm 16コア
GPUBlackwell 6,144 CUDAコアArc内蔵GPUAdreno内蔵GPU40コアGPU
メモリ構造ユニファイド（NVLink C2C）分離型（DDR + 独立VRAM）ユニファイド（LPDDR5X）ユニファイド（UMA）
メモリ容量128GB最大64GB（CPU側）最大64GB最大128GB
メモリ帯域300GB/s約120GB/s（DDR5X）約135GB/s546GB/s
想定ローカルLLM上限1,200億パラメータ級70億〜130億クラスが現実的130億クラス700億クラス
主用途エージェントAI/クリエイティブ汎用業務・x86互換モバイル・薄型常時駆動クリエイティブ・開発
投入時期2026年秋以降出荷中出荷中出荷中

※各社競合製品の数値は同世代の代表的構成値。実機ベンチマークでの数値は今後の検証次第で変動。

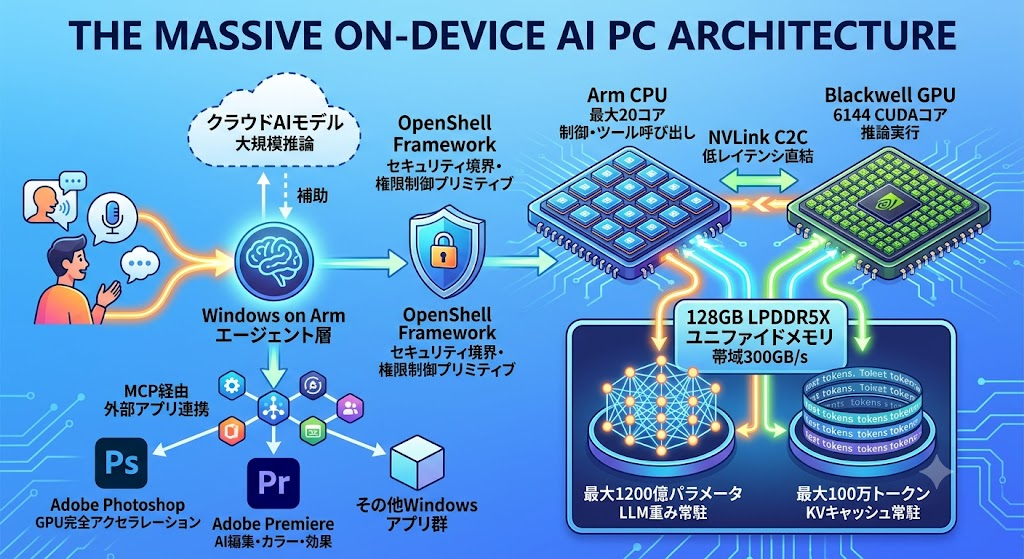

【図解】技術アーキテクチャ・関係図

【考察】ITエコシステム・業界へのインパクト

このチップが引き起こす業界変動は、「速いPCが1機種出た」では収まらない。

最も大きな揺さぶりを受けるのはx86陣営である。 Intel・AMDはここ数年データセンター領域でArm勢の侵食を許してきたが、クライアントPC領域はほぼ聖域だった。そこにNVIDIAが、CUDA・cuDNN・TensorRT・Nemoという既に圧倒的シェアを持つソフトウェアスタックを武器に参入してくる。ハイエンドのクリエイター層・開発者層から、x86離れがプレミアム価格帯で進行する公算が高い。

Windows on Arm内部の主導権争いも一気に激化する。 これまでQualcommがほぼ独走していた領域に、GPU性能と統合メモリ容量で桁違いの製品が投入される。Qualcommはモバイル領域・電力効率では当面優位を保てるが、「ローカルでエージェントを長時間走らせる」プレミアムセグメントでは厳しい防戦になる。

Microsoftにとっては、極めて重要な戦略的勝利である。 Copilot+ PC構想は、Snapdragon X単体では「本格的なエージェント実行に必要な推論性能」に届いていなかった。RTX Sparkはこのギャップを埋め、CopilotのOS統合を本格化させる起爆剤になる。Microsoft自身がSurface Ultraという形で参戦する事実が、その本気度を物語る。

サプライチェーン視点では、TSMCの先端パッケージング（CoWoS系・SoIC系）の需要層がさらに厚くなる。コンシューマー製品レベルでNVLink C2Cクラスの密結合パッケージングが要求されることは、これまでの業界前提になかった構造変化である。

ローカルAIインフラの観点では、これまで「エンタープライズ向けエッジサーバー」のスペック帯で議論されていた推論能力が、個人のラップトップに搭載される。社内秘文書・コード・医療情報・法務文書を外部に出さずに済むため、データ主権を重視する金融・医療・法務・防衛系での採用シナリオが現実的なロードマップに乗ってくる。

ただし懸念点もある。ソフトウェア互換性の問題だ。Windows on Armでは、x86向けに書かれたネイティブアプリの一部がエミュレーション動作となり、性能ペナルティと互換性問題が発生する。NVIDIAとMicrosoftが、Adobe再構築のような「主要アプリのArmネイティブ化」をどこまで横展開できるかが、普及スピードを決定する変数になる。

まとめ

RTX Spark Superchipの本当の意味は「最強のノートPC」ではなく、PCのアーキテクチャ前提が変わることにある。

x86 + 独立GPU + 分離メモリという35年続いた構造から、Arm + 統合GPU + 共有メモリプールへ。これはPCがAIエージェントを単なる入力端末ではなく「ホストする実行基盤」へと役割転換する技術的な裏付けである。

1,200億パラメータのモデルがローカルで動く時代に、何をクラウドに残し、何を手元に持つか。この設計判断が、企業のIT部門と個人ユーザーの双方に同時に突きつけられる。
