ムーアの法則の終焉か？Huaweiが放つ「Tau則」と回路を折り畳む新技術LogicFoldingの正体──EUV制裁を回避する1.4nm級チップ構想を徹底解剖

AIインフラ・半導体

【エグゼクティブ・サマリー】

  • Huaweiが微細化の常識を覆す新指針「Tau（τ）スケーリング則」を発表し、トランジスタを小さくする競争から「信号が動く時間を短くする」競争へとルールそのものを書き換えようとしている。
  • 中核となるLogicFoldingは回路を垂直に折り畳んで配線を極限まで短縮するアーキテクチャで、トランジスタ密度55%向上・電力効率41%改善を主張。EUV（最先端の露光装置）なしで先端チップを設計する道を狙う。
  • 2026年秋のKirin搭載を皮切りに、2031年に1.4nm相当の密度到達を宣言。一方で第三者による実測データは未提示で、米国の対中制裁の実効性を揺るがす地政学的な火種にもなっている。

既存テクノロジーの限界と課題

半導体の進歩は半世紀以上にわたり、たった一つの単純なルールに支えられてきました。「トランジスタを物理的に小さくすれば、同じ面積により多くを詰め込め、性能が上がる」という幾何学的微細化、すなわちムーアの法則（※チップ上のトランジスタ数がおよそ2年で倍増するという経験則）です。

しかし、この王道はいま二重の壁にぶつかっています。

一つは物理の壁です。回路の線幅が原子数十個分まで縮むと、電子が壁をすり抜ける量子トンネル効果や発熱が無視できなくなり、ただ縮めるだけでは性能が伸びなくなります。

もう一つが、Huaweiにとって致命的な装置の壁です。最先端の微細加工にはEUVリソグラフィ（※極端紫外線を使い、髪の毛の数千分の一の細さで回路を焼き付ける製造装置）が不可欠ですが、これを独占的に製造できるのは事実上オラ

ンダのASML一社のみ。米国の対中輸出規制によって、中国企業はこの装置を入手できません。

整理すると、従来路線が抱える課題は次の三点に集約されます。

  • 物理的限界：微細化が原子レベルに近づき、発熱とリーク電流で性能向上が頭打ちになりつつある
  • 装置の独占と地政学：EUVという心臓部をASMLが握り、制裁によって特定国は調達ルートを断たれている
  • コストの急騰：1枚の先端マスクや工場（ファブ）への投資が数兆円規模に膨張し、微細化の経済合理性そのものが崩れ始めている

つまりHuaweiは、「縮める道具がそもそも手に入らない」という、技術以前の構造的な袋小路に置かれていたわけです。

ニュースの核心

2026年5月25日、上海で開かれたIEEE ISCAS 2026（※回路とシステムに関する世界最大級の国際学会）の基調講演で、HuaweiのボードメンバーでありHiSilicon（半導体部門）総裁のHe Tingbo氏が、この袋小路を正面突破ではなく「迂回」で抜ける構想を披露しました。それがTau（τ）スケーリング則です。

考え方の転換はシンプルかつ大胆です。これまでの世界は、人口を増やすために街区を限界までミニチュア化して家を詰め込む発想でした。Tau則は逆に、街の広さはそのままに、家から家への移動時間を徹底的に削ることに最適化します。チップの世界で言えば、トランジスタの「大きさ」ではなく、信号が回路内を伝わる「時間（τ）」を縮める方向へ舵を切ったのです。

Unlike conventional approaches that prioritize reducing transistor size, the τ Scaling Law emphasizes compressing signal propagation delay across the entire computing stack. （従来のトランジスタ縮小重視とは異なり、τ則は計算スタック全体で信号の伝搬遅延を圧縮することに重点を置く──CGTN報道より）

この理論を実際のハードウェアに落とし込むのが、今回の主役であるLogicFoldingです。平屋の巨大倉庫では端から端まで荷物を運ぶのに時間がかかりますが、同じ床面積を二階建てにして真上に積めば、移動距離は劇的に縮みます。LogicFoldingはまさにこれを回路でやってのける設計で、ロジック回路を垂直方向に「折り畳んで」2層構造に積層し、信号が走る内部配線（クリティカルパス）を極限まで短くします。

配線が短くなれば、抵抗や寄生容量による遅延が減り、同じ面積でも実質的なトランジスタ密度と電力効率が跳ね上がる──Huaweiはこの効果を密度55%向上・電力効率41%改善と主張しています。

さらに見落とせないのが、チップ単体ではなくシステム全体の配送網を最適化するUnifiedBus（※デバイス間・チップ間の通信遅延を抑える独自プロトコル）の存在です。郵便で言えば、各家の中での移動を速くするのがLogicFoldingなら、UnifiedBusは郵便局間の幹線輸送を効率化する役割にあたります。

注目すべき具体的な数字とロードマップは以下の通りです。

  • 実績：過去6年間で、この方法論に基づき381個のチップをすでに設計・量産済みと公表
  • 第一弾：2026年秋のフラッグシップ「Mate 90」シリーズに載るKirinチップが、LogicFoldingを商用採用する初の製品になる
  • AI展開：2030年までにAIアクセラレータ「Ascend」やデータセンター向けクラスタへ拡大し、規制されたNVIDIA製ハードの国産代替を狙う
  • 最終目標：2031年に、製造プロセスとしての1.4nmではなく「1.4nm相当の密度」を設計・アーキテクチャの工夫で達成すると宣言

ここで一つ線引きをしておくと、Huaweiは「本物の1.4nmプロセスで製造する」とは一言も言っていません。あくまで設計とパッケージングの工夫で、密度や性能で1.4nm世代に追いつくという「等価」の主張です。発表直後、中国最大のファウンドリであるSMICの株価は7.6%上昇しました。

【比較表】従来アーキテクチャとのスペック比較

比較項目従来路線（ムーアの法則 / 幾何学的微細化）新路線（Tau則 / LogicFolding）
スケーリングの主軸トランジスタの物理サイズ（空間）を縮小信号伝搬遅延（時間τ）を圧縮
性能向上の手法線幅を細くして密度を上げる回路を2層に折り畳み配線を短縮
必須製造装置EUVリソグラフィ（ASMLに依存）既存装置で設計上対応（EUV非依存を主張）
信号遅延微細化に伴い配線抵抗・容量で増大しがちクリティカルパス短縮で低減を狙う
トランジスタ密度プロセス世代に比例同一面積比で +55%（自社主張値）
電力効率微細化で改善も発熱が頭打ち+41% 改善（自社主張値）
主なボトルネック量子トンネル効果・装置調達・コスト3次元積層の発熱・歩留まり・検証性
代表ユースケース汎用CPU/GPU全般スマホ（Kirin）→ AI（Ascend）→ DC
量産・到達時期TSMCは真の1.4nm(A14)を2028年予定2026年秋にKirin、2031年に1.4nm相当

※密度・電力効率の数値はHuaweiの自社発表に基づくもので、第三者による実測検証は現時点で公開されていません。

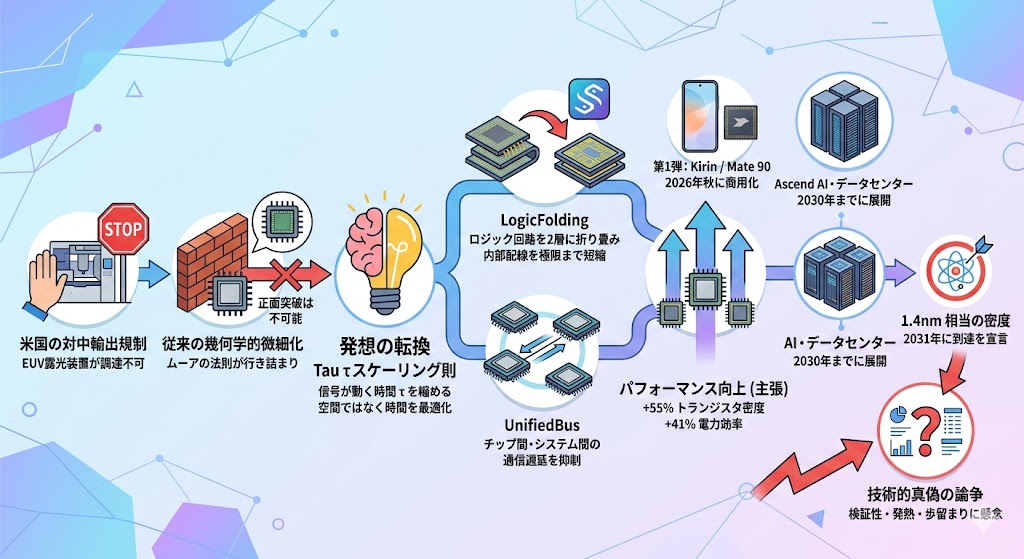

【図解】技術アーキテクチャ・関係図

【考察】ITエコシステム・業界へのインパクト

この発表が業界に投げかけた問いは、「Huaweiが本当に1.4nm相当を作れるか」よりもむしろ、「先端半導体の優劣を測る物差しは、これからも『プロセスのnm数』のままでいいのか」という、より根源的なものです。

西側のロードマップは「ASMLのEUV → TSMCの最先端ノード → NVIDIAのAIチップ」という一本の供給ラインを前提に組まれてきました。Tau則はこの一本道の入口を迂回しようとする試みであり、もし設計の工夫だけで密度差を埋められるなら、輸出規制という鍵が守っている扉そのものが意味を失いかねません。米商務省（BIS）が規制対象を「装置」だけでなく「設計手法やパッケージング」へ広げる議論に踏み込む可能性は十分にあります。

ただし、エンジニア視点で冷静に見ると、楽観論には太い留保が付きます。回路を縦に積む3次元化は、配線を短くする一方で熱の逃げ場を奪う諸刃の剣です。平屋を二階建てにすれば移動は速くなりますが、上下階の熱がこもりやすくなるのと同じ理屈で、積層構造では発熱密度と放熱設計、そして量産時の歩留まり（※不良品を除いた良品の割合）が成否を分けます。

業界への波及を整理すると、主に次の三つの軸で影響が出ると考えられます。

  • 地政学リスク：制裁の実効性低下が懸念され、規制が「製造装置」から「設計IP・EDAツール」へ拡大する圧力が高まる
  • 競争のルール変更：nm表記による横並び比較が崩れ、各社が「実効密度」「システム性能」で訴求する流れが加速する
  • 検証の重要性：自社主張値しか出ていない以上、独立した実測ベンチマークが公開されるまでは、株価反応も含めて期待が先行している段階にある

Mate 90のKirinが実機として市場に出れば、主張の真偽は分解レポートやベンチマークによって白日の下にさらされます。論争の決着は、講演のスライドではなく、年末に消費者の手元へ届く一台の実機が握っています。

まとめ

Tau則とLogicFoldingは、「縮める道具を奪われたなら、縮めること自体をやめればいい」という、制約から逆算された設計思想です。それは技術的な発明であると同時に、制裁という外圧が生んだ戦略的な迂回路でもあります。

重要なのは、この発表がファブ（製造現場）での勝負を、設計図の段階での勝負へとずらした点にあります。米国の規制は工場の機械を止めることはできても、人間の設計の発想までは止められない──Huaweiの381個のチップと2031年という年限は、その仮説への賭け金です。

賭けが当たるかどうかは、発熱と歩留まりという物理が判定します。スライド上の55%と41%という数字が実機のベンチマークで裏付けられた瞬間、西側が前提としてきた半導体の勢力図は、初めて本当の意味で揺らぎ始めます。
