SK hynixの「iHBM」とは？AI半導体最大の壁「熱」をメモリ内部から潰す次世代HBM5冷却アーキテクチャを徹底解説

AIインフラ・半導体

【エグゼクティブ・サマリー】

  • SK hynixが、HBM最大の弱点である「熱」をパッケージ内部の発生源で直接処理する新冷却技術「iHBM」を発表し、熱抵抗を30%削減
  • 冷却素子（ICE）を最も発熱が激しいチップ間インターフェース（D2D PHY）に埋め込む構造的アプローチで、性能低下の元凶「サーマルスロットリング」を根本から抑制
  • 既存のMR-MUF量産プロセスをそのまま流用できるため、新規設備なしで大量生産が可能。次世代HBM5から投入され、NVIDIA向け次世代AIアクセラレータの設計を左右する

既存テクノロジーの限界と課題

AIの計算性能は、GPUの演算能力だけで決まるわけではない。演算装置にデータをどれだけ速く供給できるか、その「データの通り道」の太さが全体の足を引っ張る。

ここで主役になるのが HBM（High-Bandwidth Memory：※複数のDRAMチップを縦に積み上げた超広帯域メモリのこと） だ。HBMは、従来のメモリのようにチップを平面に並べるのではなく、何枚ものDRAMダイをビルのように垂直に積層する。

このおかげでデータが移動する距離が劇的に短くなり、毎秒テラバイト級の帯域と高い電力効率を同時に実現している。タワーマンションの各階を結ぶエレベーターが極端に短くなり、住人（データ）が一瞬で行き来できる状態を想像すると分かりやすい。

ところが、この「縦に詰め込む」設計こそが、深刻な副作用を生む。狭い空間に発熱体を密集させた結果、内部に熱がこもって逃げ場を失うのだ。

具体的なボトルネックは次の3点に集約される。

  • 発熱源が密集している：HBMは遅延を抑えるためGPUやAIアクセラレータの真横に、シリコンインターポーザー（※チップ同士を高密度配線でつなぐ中継基板のこと）を介して極限まで近接配置される。ただでさえ高温のGPUに、HBMの熱が至近距離で重なる。
  • インターフェース層が局所的に焼ける：HBMとプロセッサをつなぐ D2D PHY（Die-to-Die Physical Layer：※チップ間で毎秒テラバイト級の伝送を担う物理インターフェース層のこと） では、数千本の信号レーンと数十億個のトランジスタが超高速でスイッチングする。スイッチング損失・漏れ電流・電気抵抗が一点に集中し、激しいホットスポットを生む。
  • 熱が遠回りでしか逃げられない：従来のHBMは、発生した熱を一度コアダイや周辺の封止構造を経由させてから外部へ逃がす「間接冷却」に頼ってきた。地下のボイラー室で発生した熱を、最上階の窓を開けて追い出そうとするようなもので、熱源から出口までの距離が長すぎる。

そして温度が安全域を超えると、システムは自らクロック周波数と電圧を強制的に落とす。これが サーマルスロットリング（※過熱を防ぐためチップが自動的に性能を落とす制御のこと） であり、せっかくの広帯域がフル稼働できないまま性能が頭打ちになる正体だ。

積層数が増えるほど、この熱の逃げ場はさらに失われる。HBMの進化そのものが、熱という物理の壁に正面衝突しつつあった。

ニュースの核心

2026年5月25日、SK hynixはこの構造的な熱問題に真っ向から挑む新技術 「iHBM」 を発表した。発想は単純かつ大胆で、「熱が一番こもる場所に、冷却装置を直接埋め込んでしまう」というものだ。

公式プレスリリースは、その狙いをこう位置づけている。

「iHBMは、当社のメモリ設計力と先進パッケージング技術を組み合わせた、熱管理のための最適解だ」（パッケージ開発担当 上級副社長 Kangwook Lee 氏）

核心は ICE（Integrated Cooling Elements：※パッケージ内部に組み込む一体型の冷却素子のこと） にある。このICEは、熱はよく通すが電気は通さないシリコン系材料で作られている。だからこそ、信号が飛び交うインターフェースのど真ん中に置いても回路をショートさせない。

従来の間接冷却が「遠くの窓から熱を追い出す」方式だったのに対し、iHBMは最も焼けるD2D PHYの領域そのものにICEを配置する。これは、家の中で一番暑い部屋にエアコンの室内機を直接据え付けるのと同じ発想だ。熱を運ぶ手間をかけず、発生した瞬間にその場で抜く。

この「発生源に専用の排熱経路を作る」構造改革によって、SK hynixは熱抵抗（※熱の逃げにくさを示す指標。低いほど冷えやすい）を30%削減したとしている。スロットリングの引き金そのものを物理的に遠ざけたことで、AIデータセンターの高負荷・高温環境でも安定動作を維持できるという。

実用面でさらに見逃せないのが、量産性だ。iHBMは既存のHBM製品ですでに使われている MR-MUF（Mass Reflow Molded Underfill：※積層チップの隙間を樹脂で一括充填する封止技術のこと） をベースにした WLP（Wafer Level Packaging：※ウエハー単位でパッケージングを行う工程のこと） プロセスでそのまま製造できる。

つまり、工場のラインを大幅に作り直す必要がない。既存の SiP（System-in-Package：※複数のチップを1つのパッケージに統合する構成のこと） とも高い設計互換性を持つため、顧客は大規模な再設計なしに新しい冷却能力を取り込める。新しい料理を出すのに、新しい厨房をゼロから建てる必要がなく、いまある調理器具でそのまま作れる、という強みである。

【比較表】従来アーキテクチャとのスペック比較

項目従来型HBM（間接冷却・HBM4世代）iHBM（ICE内蔵・HBM5世代～）
冷却方式コアダイ・封止構造を経由する間接放熱発熱源（D2D PHY）に冷却素子を直接埋設
熱抵抗基準値約30%削減
サーマルスロットリング高負荷時に発生しやすく性能が低下構造的に抑制し、フル性能を維持しやすい
帯域（実効）過熱時はクロック低下で実効帯域が目減り高負荷でも最大データ転送速度を維持しやすい
遅延スロットリング時にレイテンシが不安定化安定動作により低遅延を持続
計算リソース効率熱起因の性能制限でGPU稼働率が低下アクセラレータをフル稼働させやすい
積層スケーラビリティ高積層化で熱が逃げ場を失い限界より高い積層・高速化に耐える設計
製造プロセス既存WLP / MR-MUF既存WLP / MR-MUFを流用（新規設備不要）
主要ユースケース現行のAI学習・推論サーバーHPC、超高密度AIデータセンター、次世代アクセラレータ

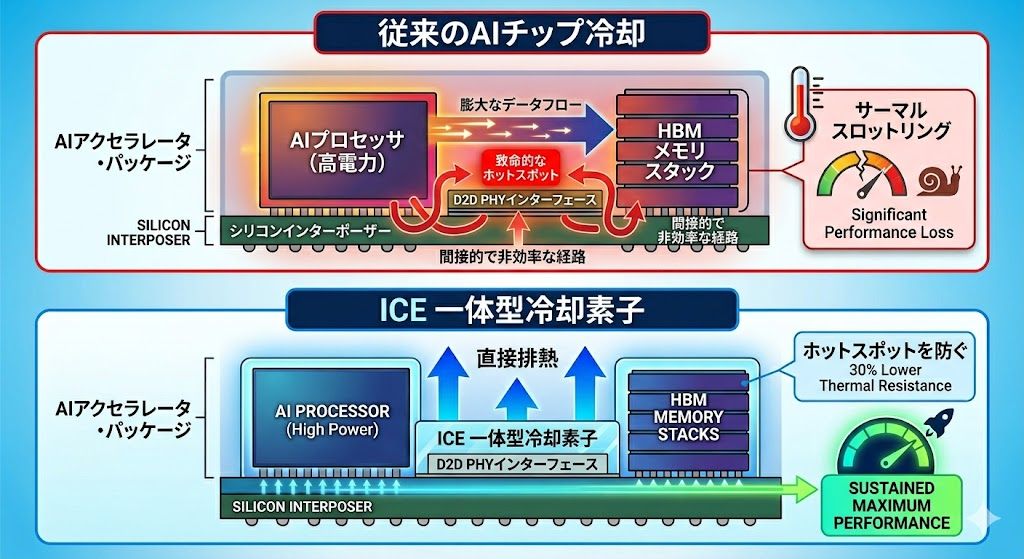

【図解】技術アーキテクチャ・関係図

【考察】ITエコシステム・業界へのインパクト

iHBMが本質的に変えるのは、「メモリベンダーの守備範囲」だ。これまでHBMサプライヤーの仕事は、速くて電力効率の良いメモリを供給することだった。そこに「熱を抜く構造」までパッケージへ統合してきたことで、SK hynixはメモリ供給者から熱・パッケージング統合ソリューションの提供者へと役割を広げつつある。

この影響は、AIサプライチェーンの3層に同時に及ぶ。

  • ファブレス（NVIDIA、AMD等）：次世代AIアクセラレータが熱による性能低下を起こさず設計上限まで回せるようになる。実際、報道ではiHBMはNVIDIAの次世代GPU要件を見据えてHBM5から投入されるとされ、SK hynixの会長が来月のGTC Taipei 2026でJensen Huang氏と会談する見通しも伝えられている。アクセラレータの「カタログ性能」と「実環境性能」のギャップが縮まる意味は大きい。
  • 受託製造・先進パッケージング（TSMC等）：iHBMは既存のWLP/MR-MUF前提とはいえ、チップ間接合の高度化がさらに進む。SK hynixはHBM4やCoWoS（※TSMCの2.5D先進パッケージング技術のこと）でTSMCと連携してきた経緯があり、SK hynix・NVIDIA・TSMCの三社連合の結束が一段と強まる方向に働く。
  • ハイパースケーラー（データセンター運用）：チップ自身が発生源で熱を抜けるようになると、ラックやサーバー全体の冷却設計の前提が変わる。液冷など外部冷却への負荷配分が見直され、消費電力あたりの計算密度（電力対効果）を引き上げる余地が生まれる。

競争環境の観点では、SK hynixはこの技術を HBM5（第8世代） から適用するとしており、一部の現地報道では競合のSamsungに対し世代先行するとの見方も示されている。AIメモリの主導権争いが、純粋な帯域・容量勝負から「熱をどう構造的に制御するか」という新しい土俵へ移りつつあることを、iHBMははっきりと示している。

なお、20段を超える超多層HBMでは、ICE内蔵に加えてハイブリッドボンディング（※はんだバンプを使わずチップ同士を直接接合する技術のこと）も有力な放熱策とされており、熱対策は複数アプローチが併走する局面に入っている。

まとめ

HBMの進化は長らく「積めば積むほど速くなるが、積めば積むほど焼ける」という矛盾を抱えてきた。iHBMが巧妙なのは、その矛盾を冷却装置の物量で力押しするのではなく、熱が最も集中する一点に絶縁性の冷却素子を差し込むという、構造側からの解答を出した点にある。

しかも既存のMR-MUF量産ラインをそのまま使えるため、技術的な美しさと製造現実性が両立している。性能を上げるために熱を制するのではなく、熱を制したぶんだけ積層と速度の上限が引き上がる——AIメモリ競争の主戦場が、帯域の数字から熱の構造設計へと移った瞬間を示す一手だ。
